 概 述： |
UBW系列無盲區玻璃板液位計是廣泛應用于石油、化工、電力、冶金等領域中用于測量承壓容器和敞口容器中液位的一種直讀式儀表。
|
主要技術參數： |
●中心距：≤6000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：0～250℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2″外螺紋
（也可根據用戶要求制作）
| 型號 |
公稱壓力 Mpa |
介質溫度與工作壓力關系 | 接液材質 | ||||
|
工作壓力 Mpa |
介質溫度℃ | ||||||
|
UB(S)W-1
UB(S)W-2
UB(S)W-3
UB(S)W-4 |
|
2.5 | 250 |
I類：20 25 25Mn Ⅱ類：304 304L 316 316L 321 |
|||
| 4.0 | 200 | ||||||
| 3.6 | 250 | ||||||
| 6.3 | 200 | ||||||
| 5.4 | 250 | ||||||
|
產品特點： |
●不滲漏、不堵塞、密封性能好。
●液位顯示清晰、直觀、無盲區、無間斷、連續指示。
●可實現紅、綠雙色無盲區連續指示。
●結構簡單，安裝、操作、維護方便，運行安全、可靠。
|
產品分類： |

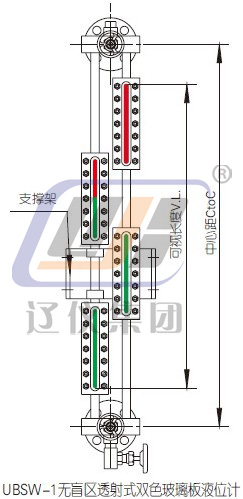

●UB(S)W-1無盲區透射式(雙色)玻璃板液位計
●UB(S)W-2無盲區透射夾套式(雙色)玻璃板液位計
●UB(S)W-3無盲區反射式(雙色)玻璃板液位計
●UB(S)W-4無盲區反射夾套式(雙色)玻璃板液位計
●UB(S)W-5無盲區透射防霜式(雙色)玻璃板液位計
●UB(S)W-6無盲區反射防霜式(雙色)玻璃板液位計
|
連接過程： |
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）

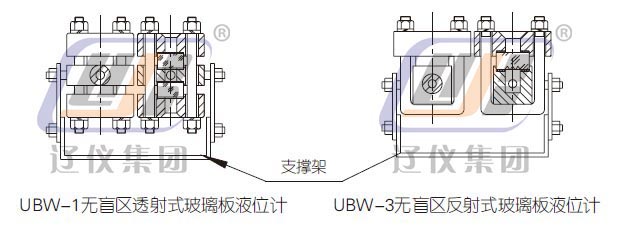

注：當中心距超過1700mm時儀表本身自帶支撐架
|
結構原理： |
UBW系列無盲區玻璃板液位計是將觀察玻璃左右交錯安裝在液位計本體上。這樣，就消除普通玻璃板液位計在兩塊觀察玻璃之間所存在的盲區，達到在整個測量范圍內連續指示的目的。也可制作單排，前后交錯顯示的無盲區液位計，即正面兩節之間的盲區可以在背面觀測，達到全量程無盲區顯示。
